CÁCH TÍNH LƯU LƯỢNG THỰC TẾ MÁY NÉN KHÍ

CÁCH TÍNH LƯU LƯỢNG THỰC TẾ MÁY NÉN KHÍ

VỀ MẶT LÝ THUYẾT THÌ TA CÓ THỂ TÍNH NHƯ SAU:


1. ĐỐI VỚI MÁY NÉN KHÍ PISTON:

• Cách tính lưu lượng thực tế máy nén khí có các thông số sau, đây chỉ là ví dụ minh họa.

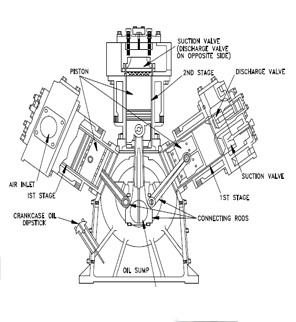

(Đo lưu lượng máy nén khí)

Ta có phương trình khí lý tưởng:

       p.V = R.T

Trong đó, p là áp suất tuyệt đối, V là thể tích, R là hằng số khí lý tưởng (phụ thuộc vào hệ đơn vị sử dụng) và T là nhiệt độ tuyệt đối của khí; ta cần lưu ý tới những giá trị có gắn thêm từ “tuyệt đối”. Với khí thực ở áp suất không cao lắm, ta hoàn toàn có thể sử dụng phương trình này để tính toán, với sai số chấp nhận được; nhưng với áp suất mà cậu cần, có thể sai số sẽ khá lớn, rồi ta sẽ thấy.

Ta lấy 1 VD minh hoạ:

- Tốc độ đầu nén: 875 (rpm)

- Lưu lượng: 530 (l/min)

- Dung tích: 155 (l)

- Máy sử dụng van an toàn có áp suất làm việc :7 (kg/cm­2)

- Hiệu suất đầu nén tại 7 (kg/cm­2) là 75%.

Như vậy, giả sử:

     Khí quyển có áp suất 1 kgf/cm^2 và bình chứa có áp suất 7+1=8 kgf/cm^2 (với p tuyệt đối, ta phải cộng thêm cho giá trị p tương đối 1 kgf/cm^2).

     Nhiệt độ không khí bình thường là 30 độ C, tương đương nhiệt độ tuyệt đối bằng 30+297= 327 độ K; nhiệt độ sau khi nén bằng 110 độ C, tương đương 407 độ K.

     Rõ ràng là từ phương trình khí lý tưởng nêu trên, trong 1 phút nén khí, ta có:

530×1/327 = Vx8/407

    Với V là dung tích khí nén được sau mỗi phút. Ta suy ra:

V = 530×407/327/8 = 82.46 (l/min)

    Như vậy, để bơm đầy bình chứa với áp suất 8 kgf/cm^2 thì cần thời gian là:

155/82.46 = 1.88 (phút)

Con số này đó là chưa tính tới hiệu suất máy nén (lưu ý rằng hiệu suất máy rất khó xác định chính xác và sẽ giảm dần trong quá trình sử dụng, đến một lúc nào đó ta cần sửa chữa hoặc thay máy mới). Sai khác này là do những thông số máy có thể chưa chính xác, do giả thiết nhiệt độ trước và sau khi nén chưa đúng, cũng như do ta áp dụng phương trình khí lý tưởng để tính toán cho khí thực tại áp suất khá lớn nên sai số lớn.

B. PHƯƠNG PHÁP KHÁC

Nếu chỉ cần đo ước lượng lưu lượng khí nén, không cần độ chính xác cao, thì JAGUAR thường hướng dẫn khách hàng đo lưu lượng khí nén bằng cách như sau:

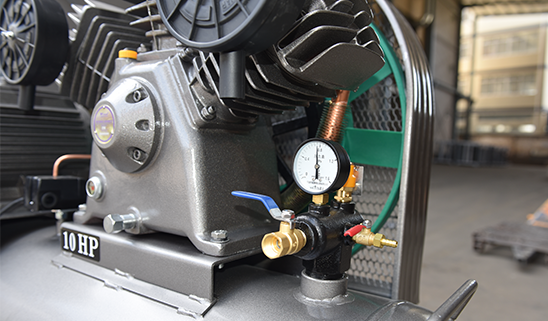

• Xả hết khí nén trong bình tích áp sau đó khóa van đầu ra của bình tích khí, cho máy nén khí chạy đến khi bình tích áp chứa đầy khí nén, máy nén khí sẽ chuyển sang chạy ở chế độ không tải ( đối với máy trục vít) hoặc máy ngừng chạy ( đối với máy piston). Khi đó, ta đã có có thông số thể tích của bình tích (V), áp suất khí nén trong bình tích có thể hiện trên đồng hồ đo áp (P), ta bấm thêm thời gian máy nén khí chạy để nén khí đầy bình tích áp ( T).

Khi có các thông số trên, ta sẽ tính được một cách tương đối lưu lượng khí nén như sau:

Lưu lượng máy nén khí =   (V*P)/T

Đơn vị tính: V ( m3); P( kg/cm2 hoặc bar); T ( phút)

C. PHƯƠNG PHÁP SỬ DỤNG THIẾT BỊ ĐO LƯU LƯỢNG KHÍ NÉN

Ngoài phương pháp trên, có một phương pháp đo lưu lượng thực tế máy nén khí rất đơn giản, thuận tiện, không cần phải tính toán, mà độ chính xác rất cao. Đó là sử dụng thiết bị đo lưu lượng khí nén, thiết bị đo này có rất nhiều ưu điểm và thuận tiện như: thiết bị đo lưu lượng này không chỉ thể hiện lưu lượng tức thời tại thời điểm kiểm tra mà nó còn thể hiện lưu lượng khí tổng tính từ thời điểm lắp thiết bị đo lưu lượng khí.

Việc lắp thiết bị đo lưu lượng khí này giúp nhà máy kiểm soát được công suất máy nén khí sử dụng thực tế, kiểm soát được vấn đề rò gỉ khí nén, kiểm soát được lượng khí sử dụng tại từng thời điểm, từng ca, từng ngày làm việc...Hoặc có một số doanh nghiệp sử dụng thiết bị đo lưu lượng khí này để tính toán lưu lượng sử dụng thực tế của các dây chuyển sản xuất hiện có để họ tính toán lưu lượng khí nén chính xác để đầu tư hiệu quả cho việc mua sắm thiết bị khí nén cho dây chuyền sản xuất mới.
